Détails sur le produit:
|
| Estimation de précision: | IT6 | Type de joints: | Scellé |
|---|---|---|---|
| Diamètre intérieur: | 25 | 80 millimètres | Diamètre extérieur: | 90 | 300 millimètres |
| Largeur: | 50 | 112mm | Dureté HRC: | 58 | 62 |
| Chaîne de couple: | 276 | 1830 N.m | ||
| Mettre en évidence: | IT6 laissent aller Pièces de machine d'impression de Flexo,80mm laissent aller des pièces de machine d'impression de Flexo,IT6 laissent aller un embrayage de manière |
||

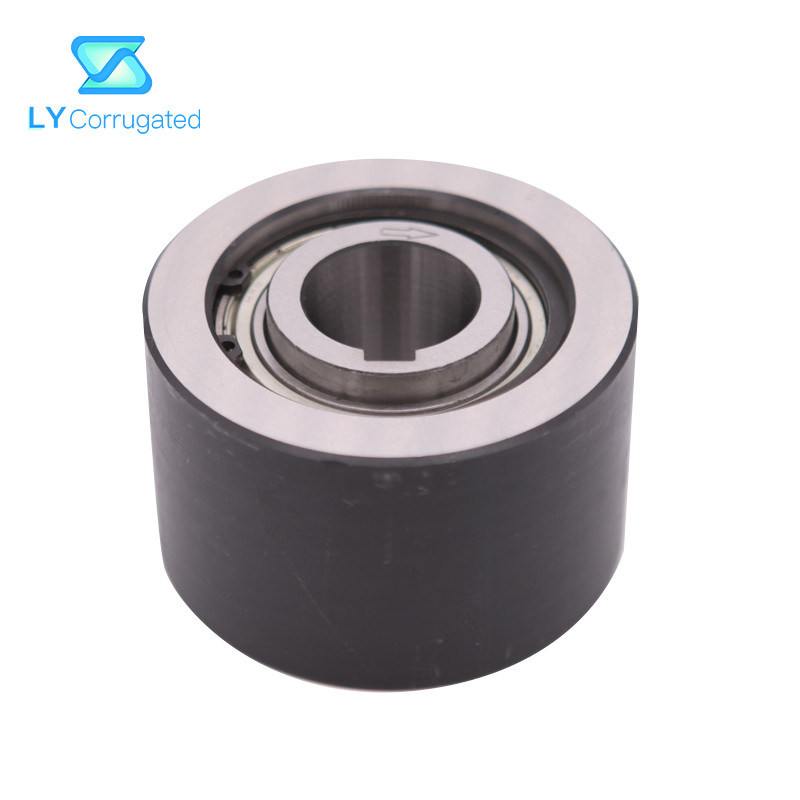

Les pièces de machine d'impression de Flexo laissent aller le rapport de manière du rouleau un d'embrayage de came
Paramètre de produit :
| Type |
Nominal Couple [N·m] |
Dépassement Vitesses [r/min] |
Dimension dans la découpe |
Poids [kilogramme] |
|||||||||||
|
Intérieur Course |
Externe Course |
D [h7] |
D1 [h6] |
B | F | nanomètre | E | H |
d [h7] |
C | bn×tn | e | |||
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 6,3 | 5,60 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 3,8 | 9,69 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 2,8 | 17,5 | |
Description :

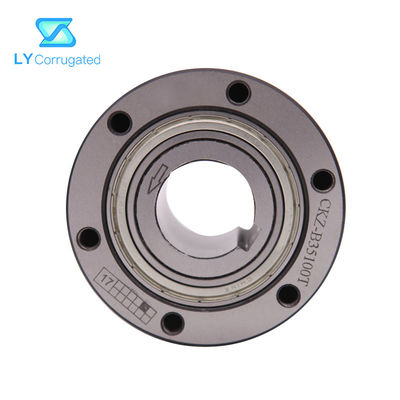

1, le type CKZ-B est type de cale laisse aller, d'un seul bloc, scellé et rapport soutenu, utilisant deux roulements à billes. L'unité est pétrole ou graisse livré lubrifiée selon le type.
2, la course intérieure est verrouillés à l'axe, la course externe a une tolérance h7 positive pour donner un ajustement de presse dans le logement à H7 et il est vissé au lien.
3, ce type étendu employé dans les machines de l'emballage, impression, fabrication de papier et ainsi de suite, pour réaliser la butée ou le dépassement dans de doubles commandes.
